Caracteristici tehnice:

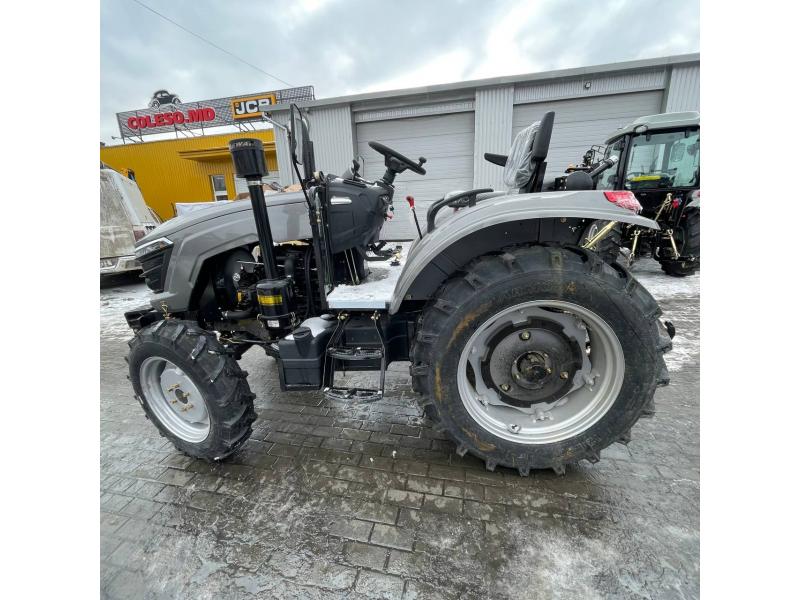

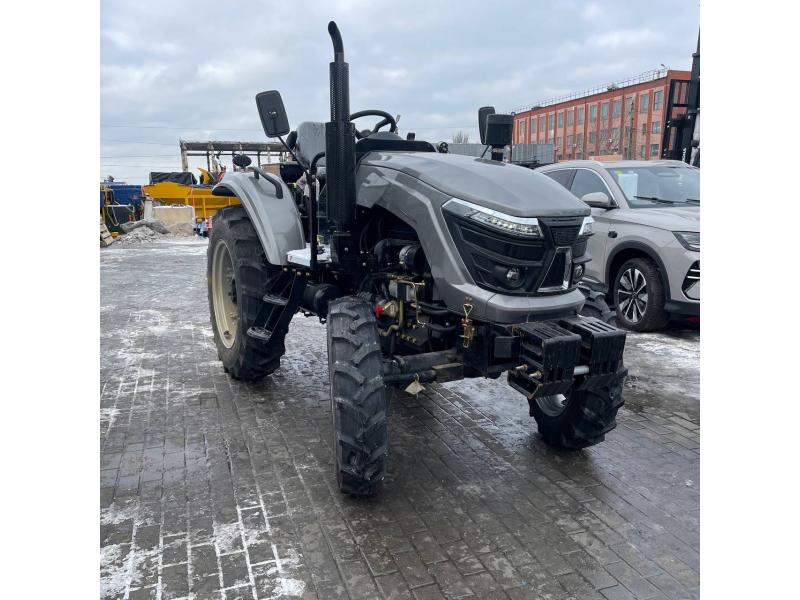

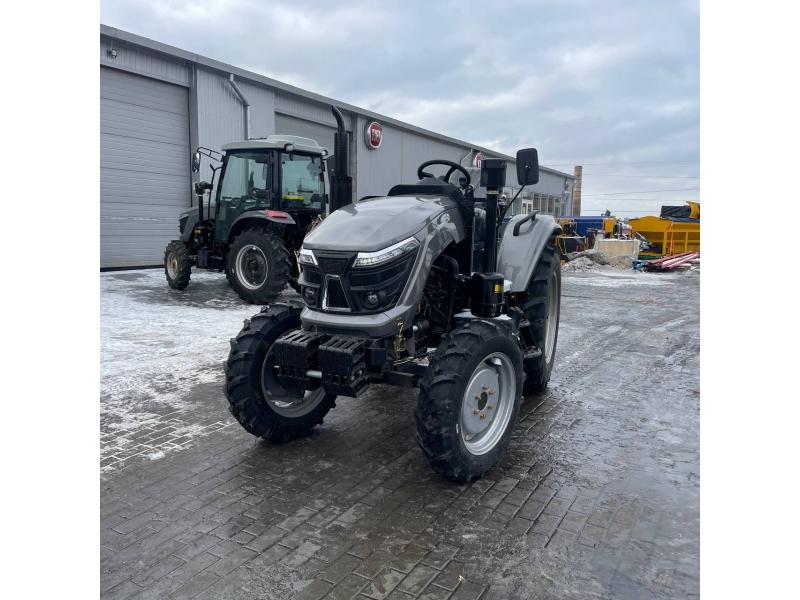

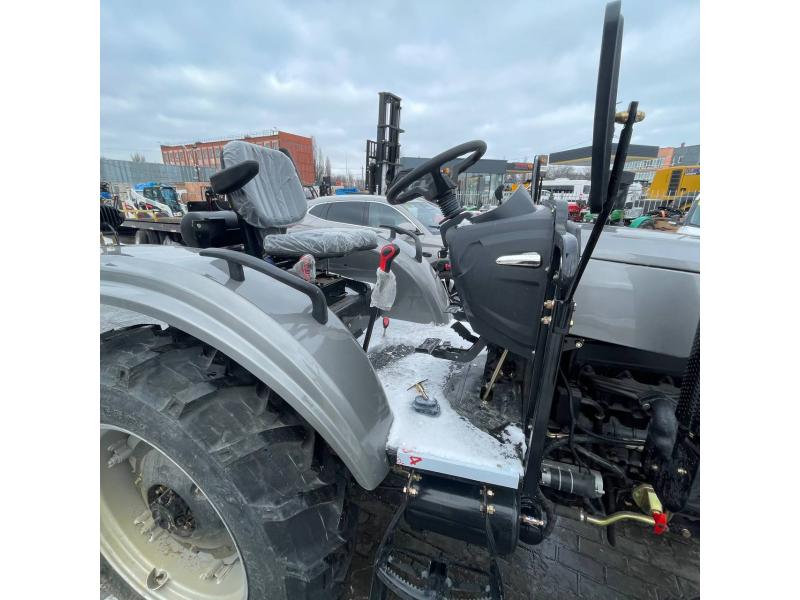

Tractor SCOUT TE-504
Caracteristici generale
Puterea motorului: 50 CP
Tracțiune: integrală, 4×4 (cuplabilă)
Transmisie: mecanică
Număr de trepte: 16 înainte / 4 înapoi
Ambreiaj: dublu-disc, uscat
Clasa de tracțiune: 1,4
Masă constructivă (fără echipamente atașate): 1800 kg
Țara producătorului: China
Tractor SCOUT TE-504
Caracteristici generale
Puterea motorului: 50 CP
Tracțiune: integrală, 4×4 (cuplabilă)
Transmisie: mecanică
Număr de trepte: 16 înainte / 4 înapoi
Ambreiaj: dublu-disc, uscat
Clasa de tracțiune: 1,4
Masă constructivă (fără echipamente atașate): 1800 kg
Țara producătorului: China
Motor:
Model motor: KM495BT
Tip motor: diesel, în patru timpi
Dispunerea cilindrilor: verticală
Număr de cilindri: 4
Cilindree: 3170 cm³
Turație nominală: 2400 rpm
Diametrul cilindrului: 98 mm
Cursa pistonului: 105 mm
Sistem de răcire: răcire cu lichid (apă)
Sistem de ungere: pompă de ulei
Pornire motor: demaror electric
Masa motorului: 260 kg
Capacitate rezervor combustibil: 50 l
Tip priză de putere de la motor: pe coșul ambreiajului
Model motor: KM495BT
Tip motor: diesel, în patru timpi
Dispunerea cilindrilor: verticală
Număr de cilindri: 4
Cilindree: 3170 cm³
Turație nominală: 2400 rpm
Diametrul cilindrului: 98 mm
Cursa pistonului: 105 mm
Sistem de răcire: răcire cu lichid (apă)
Sistem de ungere: pompă de ulei
Pornire motor: demaror electric
Masa motorului: 260 kg
Capacitate rezervor combustibil: 50 l
Tip priză de putere de la motor: pe coșul ambreiajului
Transmisie și șasiu:
Tip cutie de viteze: cutie mecanică TE cu reductor
Formula treptelor: ((4F + 1R) × 2) × 2
Reversor: comutator mecanic înainte / înapoi
Reductor de viteză: standard pentru șasiu TE
Sincronizatoare cutie: absente
Blocare diferențial: mecanică, puntea spate
Tip punte față: oscilantă, de tip portal, cu reductoare finale
Transmitere de la motor: conexiune directă prin ambreiaj
Sistem de frânare: frâne cu disc etanșe, separate pentru fiecare roată
Frână de parcare: mecanică
Compresor: instalat, cu servofrână pneumatică
Volum rezervor aer (receiver): 10 l
Priza de putere (PTO) și sistem de prindere spate
Tip PTO: independent, cu 6 caneluri Ø35 mm
Turații PTO: 540 / 1000 rpm
Putere la PTO: 29,5 kW

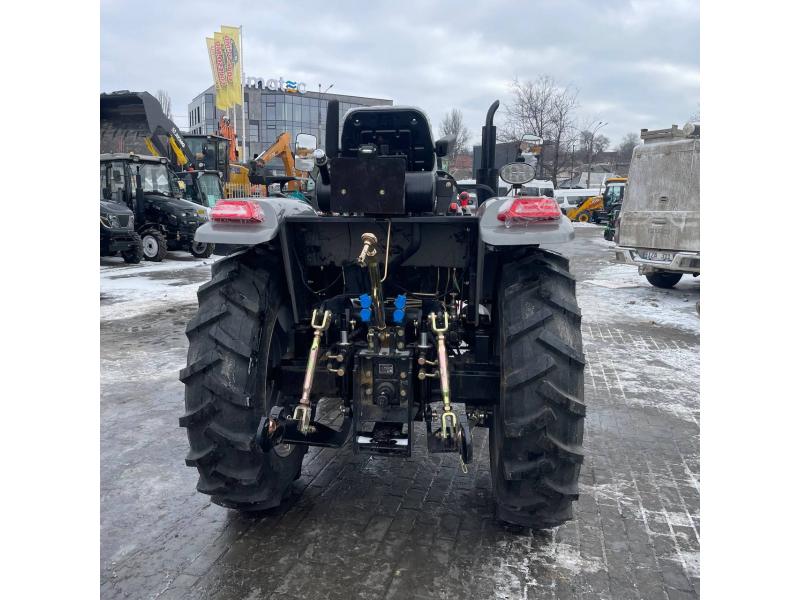

Tip sistem de prindere spate: în trei puncte, categoria I
Capacitate de ridicare a sistemului spate: 880 kg
Forță de tracțiune: 7,4 kN
Diametru bolt tirant superior: 19 mm (3/4")
Diametru bolt tirant inferior: 22,4 mm (7/8")
Distanța dintre brațele inferioare: 718 mm
Dispozitiv de cuplare remorcă: cârlig ranforsat, bolt 27 mm
Tip cutie de viteze: cutie mecanică TE cu reductor
Formula treptelor: ((4F + 1R) × 2) × 2
Reversor: comutator mecanic înainte / înapoi
Reductor de viteză: standard pentru șasiu TE
Sincronizatoare cutie: absente
Blocare diferențial: mecanică, puntea spate
Tip punte față: oscilantă, de tip portal, cu reductoare finale
Transmitere de la motor: conexiune directă prin ambreiaj
Sistem de frânare: frâne cu disc etanșe, separate pentru fiecare roată
Frână de parcare: mecanică
Compresor: instalat, cu servofrână pneumatică
Volum rezervor aer (receiver): 10 l
Priza de putere (PTO) și sistem de prindere spate
Tip PTO: independent, cu 6 caneluri Ø35 mm
Turații PTO: 540 / 1000 rpm
Putere la PTO: 29,5 kW
Tip sistem de prindere spate: în trei puncte, categoria I
Capacitate de ridicare a sistemului spate: 880 kg
Forță de tracțiune: 7,4 kN
Diametru bolt tirant superior: 19 mm (3/4")
Diametru bolt tirant inferior: 22,4 mm (7/8")
Distanța dintre brațele inferioare: 718 mm
Dispozitiv de cuplare remorcă: cârlig ranforsat, bolt 27 mm
Sistem hidraulic:
Servodirecție: prezentă, cu circuit hidraulic independent
Distribuitor hidraulic: standard pentru prinderea în trei puncte + distribuitor suplimentar cu două circuite
Ieșiri hidraulice suplimentare: 2 perechi cu cuple rapide
Debit pompă hidraulică: 50 l/min
Volum sistem hidraulic: 15 l
Presiune maximă de lucru: 250 bar
Echipamente electrice și dotări
Acumulator: 120 Ah
Putere generator: 350 W
Cabină: absentă
Cadru de protecție (ROPS): instalat
Servodirecție: prezentă, cu circuit hidraulic independent
Distribuitor hidraulic: standard pentru prinderea în trei puncte + distribuitor suplimentar cu două circuite
Ieșiri hidraulice suplimentare: 2 perechi cu cuple rapide
Debit pompă hidraulică: 50 l/min
Volum sistem hidraulic: 15 l
Presiune maximă de lucru: 250 bar
Echipamente electrice și dotări
Acumulator: 120 Ah
Putere generator: 350 W
Cabină: absentă
Cadru de protecție (ROPS): instalat
Iluminare de lucru:
față — 4 faruri LED
spate — 4 faruri LED
Panou de bord: combinat

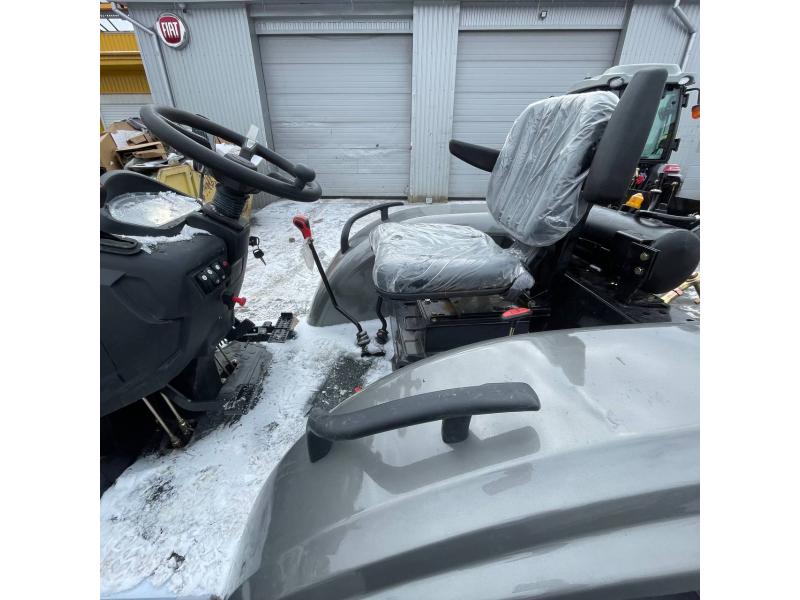

Scaun operator: amortizat, cu reglaj în funcție de greutatea operatorului, cotiere și centură de siguranță
Nivel de zgomot: 80 dB
Priză USB: prezentă
Sistem audio: absent
Cameră marșarier: absentă
Coloană de direcție reglabilă: absentă
față — 4 faruri LED
spate — 4 faruri LED
Panou de bord: combinat
Scaun operator: amortizat, cu reglaj în funcție de greutatea operatorului, cotiere și centură de siguranță
Nivel de zgomot: 80 dB
Priză USB: prezentă
Sistem audio: absent
Cameră marșarier: absentă
Coloană de direcție reglabilă: absentă
Dimensiuni și masă:
Dimensiuni generale (L × l × h): 3500 × 1700 × 2200 mm
Ampatament: 1880 mm
Gardă la sol: 310 mm
Rază medie de întoarcere: 4300 mm
Ecartament față: 1220 mm
Ecartament spate: 1260 mm
Dimensiune roți față: 8.3–20
Dimensiune roți spate: 12.4–28
Greutăți frontale: 6 × 7 kg (42 kg)
Greutăți spate: 2 × 20 kg (40 kg)
Dimensiuni generale (L × l × h): 3500 × 1700 × 2200 mm
Ampatament: 1880 mm
Gardă la sol: 310 mm
Rază medie de întoarcere: 4300 mm
Ecartament față: 1220 mm
Ecartament spate: 1260 mm
Dimensiune roți față: 8.3–20
Dimensiune roți spate: 12.4–28
Greutăți frontale: 6 × 7 kg (42 kg)
Greutăți spate: 2 × 20 kg (40 kg)
